| 加工定制：是 | 品牌：润沪 | 型号：RH-LKZLD-A |
| 类型：智能雷达物位计 | 测量范围：0-35m | 分辨率：1MM |
| 测量精度：小于0.1% | 电流信号：4-20（mA） mA | 供电电源：DC24 |
| 工作频率：6.8GHz |

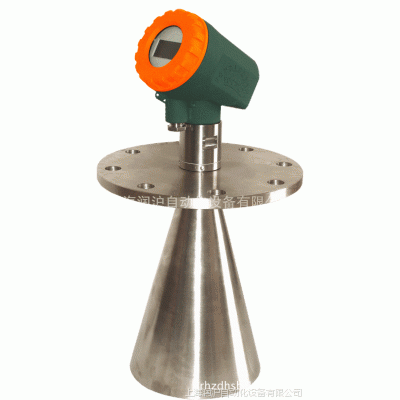

LKZLD型智能雷达物位计
应 用
l 煤厂，电厂
l 石油化工
l 食品行业
l 一般工业应用
特 性
l 测量范围大，精度高
l 非接触式测量，因此适用于比较复杂的工况
l 突出表现在测粘稠液体或温度和压力变化大的场合
l 输出信号4~20mA/HART
产品描述
LKZLD型雷达物位计因其特殊的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。输出的4~20mA信号可以提供远端控制,采用了独特的微波技术和Echo-tech回波处理技术以适应各种工况。脉冲的工作方式可测小介电常数介质，并安全适用于各种金属，非金属容器内,对人体及环境无伤害。
技术参数
型 号 | LKZLD-A | LKZLD-A高温 | LKZLD-B | LKZLD-C | |
图 片 |
|
|
|
| |
应 用 | 可测固体和液体介质,适用于各种复杂测量，如小介电常数介质，腐蚀性工况，粉煤灰等介质，以及挥发腐蚀性液体介质。 | 适用于固体和液体介质测量，特别是强腐蚀性介质，同时在具有一定温度压力条件下的物位测量。 | 过程条件简单，适合腐蚀性介质和固体料位测量。 | ||
测量范围 | 0~35米 | 0~15米 | 0~10米 | ||
连接方式 | 法兰(DN80/100/150/200/250) | 法兰(DN50/80/100/150) | 螺纹(G 1-1/2″, 1-1/2″NPT) | ||
料仓开口 | Φ110/160/220/270mm | Φ60/90/110/160mm | Φ50mm | ||
工作压力 | -1.0~4.0MPa | -1.0~2.0 MPa | -1.0~2.0 MPa | ||
工作温度 | -40~230℃ | ||||
精 度 | < 0.2% (顶部盲区500mm) | < 0.2%（盲区为波束角发射处向下500mm） | |||
采 样 | 回波采样 55次/秒 | ||||
防爆等级 | EXiaIICT6/ExdIICT6 | ||||
防护等级 | IP66 | ||||
信号输出 | 两线4~20mA/HART或三线4~20mA | ||||
天线材质 | 不锈钢 | PP/PPFE | PP/PPFE | ||
外壳材质 | 铝/ABS+PC | ||||
电 源 | 电源：24VDC（±10%）；波纹电压：1Vpp; 耗电量：22.5mA | ||||
环境温度 | -40~80℃ | ||||
显示方式 | LED显示 | ||||
安装说明
l 说明一：安装位置 | l 说明二：减少罐内干扰，优化测量设备 | |||
正确的安装位置为：离罐壁距离为罐直径1/6处，最小距离为200mm。（图标2） 不可安装在罐顶中心位置。（图标3） 不可安装在入料口上方。（图标4） |
| 尽可能避免罐内障碍物，如开关，仪表，加热线圈，真空环和挡板等等。 如干涉严重，应采用导波雷达系列 天线尺寸越大，波束角越小，干扰性回波越少。 可采用导波管,避免干扰回波。 |
| |
l 说明三：棒式天线雷达的安装位置和角度 | l 说明四：喇叭口式天线雷达的安装位置和角度 | |||
天线应垂直安装，尤其不可向罐壁倾斜。 在法兰连接处使用弹簧垫圈，以减少温度影响。 杆式天线必须伸出安装短管。 |
| 天线应垂直安装，尤其不可向罐壁倾斜。 喇叭天线必须延伸出安装短管，否则应使用延长管。 |
| |
l 说明五：如何使用天线延伸管 | l 说明六：导波管的安装 | |||
当喇叭口长度小于罐顶安装短管长度，需用天线延长管，如果当喇叭口直径大于短管直径，需要使用天线延长管，从罐内将天线安装到雷达仪表上。 如需将仪表抬高，可选用延长管。 | 导波管必须内壁光滑，导波管的内壁和喇叭口的直径相符为。 请使用纵伸焊接的不锈钢管，也可通过预先焊接的法兰盘或焊接头延长测量管。 焊接时不能产生凸点或凸缘，且将法兰和测量管对齐固定，再焊接。必须保持管壁的平滑，以避免虚假回波。 |
| ||
| ||||
l 说明七，接线方式 | l 注意事项 | |||
| 若罐底为凹型或锥型，物位低于凹槽高点时，物位将无法进行测量。（此时建议将“0”点定在不规则处的高点上）。 测量范围的***值，应距离天线***至少100mm以防止介质腐蚀或黏附到天线，影响测量。 最小的测量范围与天线有关。 浓度不同，泡沫可吸收微波的同时，也会将其反射。所以在一定条件下是可以测量的。 当超出测量范围时，仪表输出为22mA。 | |||
调 试
LKZLD智能雷达物位计有三种调试方式：
l 通过手操仪LKZLD-control调整(液晶显示) | l 通过调试软件 LKLD-soft | ||
LKZLD-control编程器由6个按钮和一个液晶显示屏组成，可进行调整菜单和参数设置。等同于一个分析处理仪表。 |
| 连接仪表Connectcat驱动器，通过LKLD-soft软件，和4~20mA的信号输出，可以对雷达传感器进行调试。 | |
| |||
l 通过Hart手操器编程 | |||
使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果是一体式HART电阻（内部电阻250欧姆）供电仪表，就不需要附加外部电阻，HART适配器可以和4~20mA线并联。 | |||
仪表尺寸
l LKZLD-A型智能雷达物位计尺寸 | l LKZLD-C型智能雷达物位计尺寸 |
|
|
