| 加工定制：是 | 品牌：润沪 | 型号：RH-LKDLD-A |
| 类型：雷达物位变送器 | 测量范围：0-30M | 测量精度：小于0.1% |
| 工作温度：-40 - 70（℃） ℃ | 输出信号：4-20（mA） mA | 分辨率：1mm |
| 电源：DC24 | 材质：不锈钢 |
应 用
l 煤厂，电厂
l 石油化工
l 食品行业
l 及一般工业应用
特 性
l 可以测量介电常数大于等于1.4的任何介质
l 适用于测量粘稠液体，或温度和压力变化大的场合
l 适用于测量明显的挥发性气体介质、
l 用于泡沫、挂壁和结垢、表面波动、鼓泡或沸腾、高频装卸料、***液位工况
l 介电常数或比重变化的介质应用场合
l 输出信号4~20mA/HART
l 用于固体颗粒、粉末介质
l 粉尘飞扬大的介质
产品描述

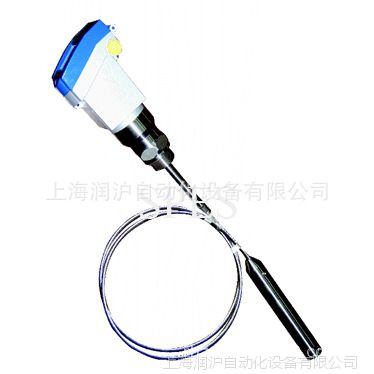

LKDLD型导波雷达，可发出高频率微波，沿着探杆传播，由于遇到被测介质，介电常数突变，引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时，导波雷达也可以测量两种不同介质的界面，充分利用介质的介电常数的不同。但测量条件是上层介质不导电，或其介电常数比下层介质介电常数小10倍以上。脉冲的工作方式可测小介电常数介质，并安全适用于各种金属，非金属容器内,对人体及环境无伤害。
技术参数
型 号 | LKDLD-A | LKDLD-B | LKDLD-C |
图 片 |
|
|
|
应 用 | 适用于大量程。可测固体和液体介质。适用复杂测量，液体和固体颗粒状介质，大粉尘环境 | 适用于固体和液体介质测量， 粉状颗粒介质。 | 固体、液体测量，可用于介电常数比较小的液体。 |
测量范围 | 0~25米 | 0~6米 | 0~6米 |
连接方式 | 螺纹（G1-1/2″，1-1/2″NPT），法兰（DN50/80/100/150） | ||
料仓开口 | 螺纹（Φ40），法兰（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm） | ||
工作温度 | -40~350℃ | ||
工作压力 | -1.0~4.0MPa | ||
精 度 | 0.2%±1mm（顶部盲区500mm） | ||
采 样 | 回波采样 55次/秒 | ||
防爆等级 | EXiaIICT6/ExdIICT6 | ||
防护等级 | IP66 | ||
信号输出 | 两线4~20mA/HART或三线4~20mA | ||
天线材质 | 不锈钢 | ||
电 源 | 电源：24VDC（±10%）；波纹电压：1Vpp; 耗电量：22.5mA | ||
环境温度 | -40~80℃ | ||
电缆接口 | M20×1.5(电缆直径7--10mm) | ||
安装说明
l 说明一：安装位置 | l 说明二：有效测量距离，与盲区 | ||
对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的中央。 建议安装在料仓直径的1/4处。 不可安装在入料口上方，探头底部距罐底大约30mm。；探头距罐内障碍物最小距离不小于200mm。 如果容器底部是锥型的，传感器可以安装罐顶中央，这样可以一直测量到罐底。 缆式探头或杆式探头离罐壁最小距离不小于30厘米。 |
| H----测量范围 L----空罐距离 B----顶部盲区 E----探头到罐壁的最小距离 顶部盲区：指物料料面与测量参考点之间的最小距离。 底部盲区：指缆绳***部附近无法***测量的一段距离。（垂直） 有效测量距离：顶部盲区和底部盲区之间。 （注意正负） |
|
l 说明三：螺纹/标准法兰接口安装方法 | l 说明四： 大法兰接口安装方法 | ||
若安装于较长的短管上，应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。 仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。理想的短管直径小于150mm，高度小于150mm。 | DN200或DN250的安装于短管内安装 当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。 如直径为200mm或250mm的短管，需要带“喇叭接口”的特殊法兰。尽量避免安装在直径大于250mm的短管上。 | ||
|
| ||
l 说明五：安装在“塑料”罐上 | l 说明六：如何消除干扰 | ||
无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。 | 干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果。 旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。 | ||
| l 说明七：仪表在卧罐及立罐上的安装 | ||
管式探头及杆式探头最长可到6米对于测量距离超过6米的罐，可选用8mm缆式探头。 安装及固定方式同固体粉仓测量。 对距罐壁的距离***制，只要避免探头接触罐壁即可。 如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头。 | |||
l 说明七，接线方式 | l 注意事项 | ||
| l 距离罐壁的距离建议为罐直径的1/6－1/4(至少300mm，混凝土罐至少400mm)； l 不要安装在金属罐中间，且不要装在下料口处； l 选择探头长度----探头底部距罐底大于30mm； l 安装时注意探头距离障碍至少200mm； l 如果测量腐蚀性介质，可选用杆式探头套一个塑料套管进行测量； l *粉料仓内有静电时，锤头必须接地。 | ||
调 试
LKDLD导波雷达物位计有三种调试方式：
l 通过手操仪LKDLD-control调整(液晶显示) | l 通过调试软件LKLD-soft | ||
LKDLD-control编程器由6个按钮和一个液晶显示屏组成，可进行调整菜单和参数设置。等同于一个分析处理仪表。 |
| 连接仪表Connectcat驱动器，通过LKLD-soft软件，和4…20mA的信号输出，可以对雷达传感器进行调试。 | |
| |||
l 通过Hart手操器编程 | |||
使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果是一体式HART电阻（内部电阻250欧姆）供电仪表，就不需要附加外部电阻，HART适配器可以和4~20mA线并联。 | |||
仪表尺寸
l LKDLD-导波雷达物位计尺寸 |
|
